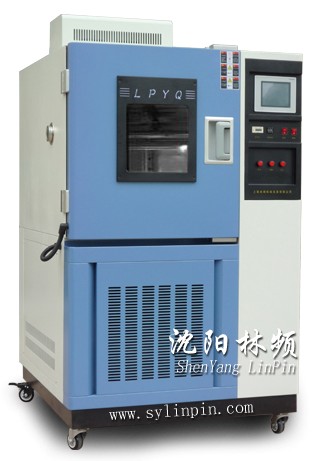

高低温交变湿热试验箱图文解析

时间:2008-5-31




产品用途
  该系列产品适用于航空航天产品、信息电子仪器仪表、材料、电工、电子产品、各种电子元气件在高低温或湿热环境下、检验其各项性能指标
箱体结构
  箱体采用数控机床加工成型,造型美观大方,并采用无反作用把手,操作简便。
箱体内胆采用进口高级不锈钢(SUS304)镜面板,箱体外胆采用A3钢板喷塑,增加了外观质感和洁净度。
补水箱置于控制箱体右下部,并有缺水自动保护,更便利操作者补充水源。
大型观测视窗附照明灯保持箱内明亮,且利用发热体内嵌式钢化玻璃,随时清晰的观测箱内状况。
加湿系统管路与控制线路板分开,可避免因加湿管路漏水发生故障,提高安全性
水路系统管路电路系统则采用门式开启,方便维护和检修。
门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭
箱体左侧配直径25mm或50mm或100mm的测试孔,可供外接测试电源线或信号线使用。(孔径或孔数须增加定货时说明)。
机器底部采用高品质可固定式PU活动轮
制冷系统
  制冷机采用法国原装“泰康”全封闭压缩机
冷冻系统采用单元或二元式低温回路系统设计。
采用多翼式送风机强力送风循环,避免任何死角,可使测试区域内温湿度分布均匀
风路循环出风回风设计,风压、风速均符合测试标准,并可使开门瞬间温湿度回稳时间快。
升温、降温、加湿系统完全独立可提高效率,降低测试成本,增长寿命,减低故障率。
控制系统
  温湿度控制仪表采用“韩国”全进口超大屏幕画面(5.7寸LED显示器),荧幕操作简单,程式编辑容易,无须按键输入,屏幕直接触摸选项。(韩国TEMI880仪表)
控制器操作界面设中英文可供选择,实时运转曲线图可由屏幕显示。
具有100组程式1000段999循环步骤的容量,每段时间设定最大值为99小时59分
资料及试验条件输入后,控制器具有荧屏锁定功能,避免人为触摸而停机。
具有RS-232或RS-485通讯界面,可在电脑上设计程式,监视试验过程并执行自动开关机等功能
具有自动演算的功能,可将温湿度变化条件立即修正,使温湿度控制更为精确稳定。
符合标准


GB/T2423.1-2001    GB/T2423.2-2001    GB/T2423.3-1993    GB/T2423.4-1993



规格与技术参数

型号(cm)

GDJS-100

GDJS-225

GDJS-500

GDJS-800

GDJS-010

工作室尺寸

45*45*50

50*60*75

70*80*90

80*100*100

100*100*100

外型尺寸

105*97*176.5

105*102*200

132*132*217

147*152*231.5

167*152*231.5

功率(-40℃时)

6.0(KW)

7.0(KW)

13.5(KW)

15.0(KW)

16.5(KW)




温度范围

A:-20℃~150℃ B:-40℃~150℃ C:-60℃~150℃ D:-70℃~150℃

湿度范围

30~98%R.H

波动/均匀度

≤±0.5℃/≤±2℃

湿度偏差

+2、-3%R.H

升温速率

1.0~3.0℃/min

降温速率

0.7~1.0℃/min




控制器

进口可编程触摸式液晶中英文对话式显示.微电脑集成控制器

精度范围

设定精度:温度±0.1℃、湿度±1%R.H,指示精度:温度±0.1℃、湿度±1%R.H

温湿度传感器

铂金电阻 PT100Ω/MV

加热系统

全独立系统,镍铬合金电加热式加热器

加湿系统

外置隔离式,全不锈钢浅表面蒸发式加湿器

除湿系统

采用蒸发器盘管露点温度层流接触除湿方式

供水系统

加湿供水采用自动控制.且可回收余水.节水降耗

制冷系统

全封闭风冷单级压缩制冷方式/原装法国“泰康”/全封闭风冷复迭压缩制冷方式

循环系统

耐温低噪音空调型电机.多叶式离心风轮

使


外箱材质

优质碳素钢板.磷化静电喷塑处理/SUS304不锈钢雾面线条发纹处理

内箱材质

SUS304不锈钢优质镜面光板

保温材质

聚胺脂硬质发泡/超细玻璃纤维绵

门框隔热

双层耐高低温老化硅橡胶门密封条

标准配置

多层加热除霜附照明玻璃视窗1套、试品架2个、测试引线孔(25、50、100mm)1个

安全保护

漏电、短路、超温、缺水、电机过热压缩机超压、过载、过电流保护/控制器停电记忆

电源电压

AC380V±10% 50±0.5Hz 三相五线制

使用环境温度

5℃~+30℃ ≤85%R.H

注:1、“GDJS”为高低温交变湿热试验箱型号。
2、以上数据均在环境温度(QT)25℃.工作室无负载条件下测得
3、可根据用户的具体要求定做非标型高低温交变湿热试验室
本技术信息,如有变动恕不另行通知
